1   范围

本指南对航天器用RFR-T系列射频负载的原理、功能、分类、工作条件、安装方式、典型失效模式以及包装、贮存和运输要求等进行了详细说明。

本指南适用于指导深圳市禹龙通电子有限公司生产的RFR-T系列射频负载的应用。

2   产品概述

2.1   产品功能、原理

RFR-T系列射频负载系列主要用于隔离器、耦合器以及测试考核等,吸收端口信号,防止不需要的信号反射回去。产品吸收射频信号,通过电阻膜把电能转换为热能,再通过高导热氧化铍(BeO)基片,把电阻膜产生的热传递到安装面,达到热平衡状态。

2.2   产品结构分类

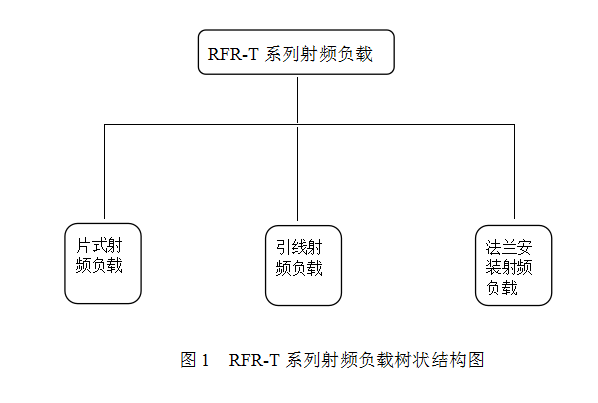

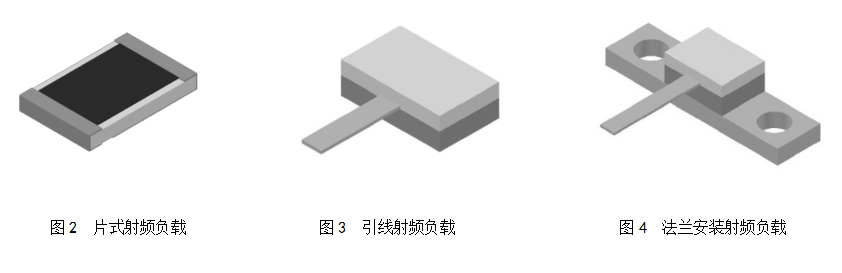

RFR-T系列射频负载根据安装方式分为三类,树状结构图如图1。采用BeO陶瓷基片,银铂导体浆料,氧化钌电阻浆料进行高温烧结,表面进行介质保护形成片式射频负载(如图2所示),在其基础上增加封帽、焊接引线等后部封装工序即引线射频负载(如图3所示),增加焊接法兰底座即法兰安装射频负载(如图4所示),三种结构可满足客户的不同使用环境要求。





2.3   产品命名和标识

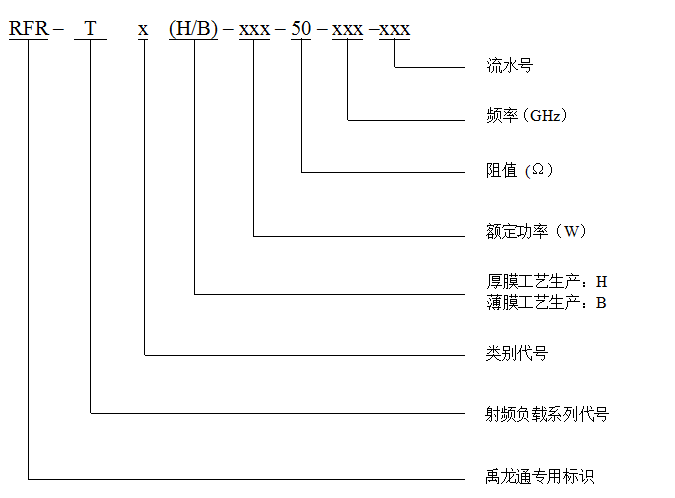

2.3.1   命名规则

a)  RFR:禹龙通公司专用标识。

b)  T: 射频负载系列。

c)  x: 类别代号,用数字表示,1代表射频片式负载;2代表引线射频负载;3代表法兰安装射频负载。

d)  (H/B): 厚膜工艺生产的产品用字母“H”表示;薄膜工艺生产的产品用字母“B”表示。

e)  xxx:额定功率,单位为:W

f)  50:阻值,单位:Ω。

g)  xxx:最大频率,单位:GHz。

h)  xxx:流水号,三位数字,从001、002、003开始,依此类推,相同系列、类别、工艺、额定功率的负载,不同底座型号、尺寸、连接方式等,用流水号进行区别。

2.3.2   标识

产品表面应有以下内容或按产品规格书(采购规范附录A)的相关规定:

a)  产品型号,系列:用RFR-RX-XX-XX(生产厂专用标识-产品系列-附录号-阻值)表示,如RFR-R1-01-100、RFR-R2-02-150、RFR-R3-03-200等。RFR-T系列射频负载系列:用RFR-TX-XX (生产厂专用标识-产品系列-附录号)表示,如RFR-T1-01、RFR-T2-02、RFR-T3-03等;

b)  产品序号(共八位阿拉伯数字标识,其中前两位代表年号、第三、四位代表周号、后四位标识是从0001~9999的产品串号);

c)  质量等级,质量等级CAST C级标识为CC。

3   产品工作条件

3.1   工作温度

a)  片式、引线射频负载工作温度范围:-55℃~+150℃。

b)  法兰安装射频负载工作温度范围:-55℃~+100℃。

3.2   额定功率

如何描述产品承受的功率和究竟以什么测量方法确认功率都很重要。产品额定功率应在规定的焊接面温度下按满负荷连续工作而确定的功耗值。当产品的焊接面温度超过规定温度时,应按相应的降额曲线降额。

3.2.1   功率降额曲线

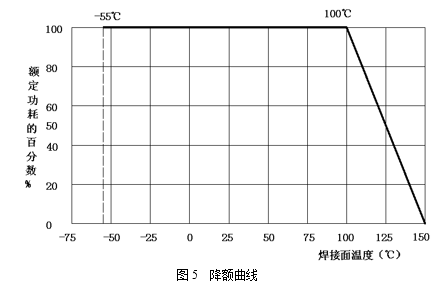

a)  片式射频负载、引线射频负载降额曲线如图5所示。

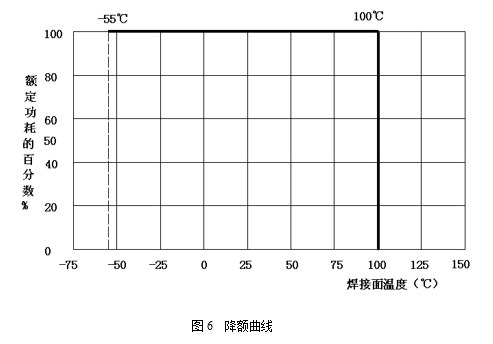

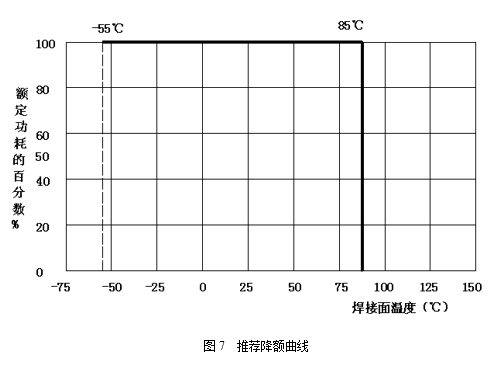

b)  法兰安装射频负载降额曲线如图6所示,推荐使用曲线如图7所示。

3.2.2   焊接面温度测试点

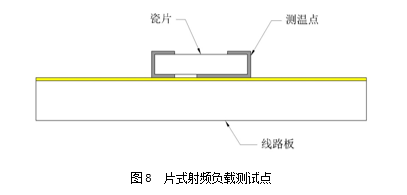

a)  片式射频负载

片式射频负载温度测试点在产品端头,如图8所示。

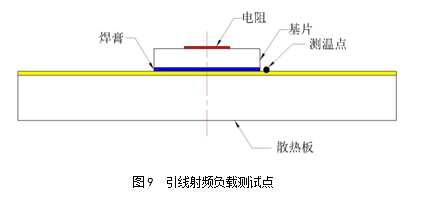

b)  引线射频负载

引线射频负载测温点应在离产品根部0.7mm处,如图9所示。

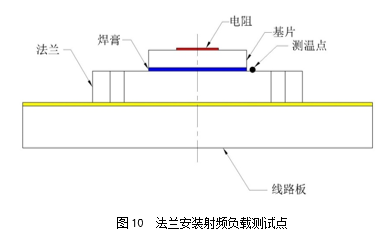

c)  法兰安装射频负载

法兰安装射频负载测温点应在离基片根部0.7mm处,与法兰的焊接交叉点,如图10所示。

3.3   峰值功率

在没有特别要求下,产品的峰值功率为额定功率的10倍,脉冲宽度5us,1%占空比。如果超出此要求需在技术要求中说明。

4   产品特性

产品的电特性参数可参见《航天器用片式射频负载采购规范》(CASTPS01/507A-2017)、《航天器用引线射频负载采购规范》(CASTPS01/504A-2017)、《航天器用法兰安装射频负载采购规范》(CASTPS01/503-2017)。

5   推荐的安装方式

选择适当的安装位置,使印刷电路板弯曲时施加在产品上的应力最小。如安装在金属底板上,金属板应有足够的厚度,以防止焊接变形,折断产品。

5.1   片式、引线射频负载

  1. 产品耐焊接热试验条件为260℃,10秒。在焊接时应避免超过这一规定值,推荐的焊接条件为235℃,10秒。
  2. 安装面(焊接面)平面度应小于0.05mm,没有毛刺和划痕。

5.1.1   手工焊接

a)  焊接前预先在焊接面印刷焊膏,焊膏覆盖面积应比产品焊接面小5~10%。这样有助于焊接时焊锡由于毛细作用在焊接面上流动,减少气孔率。

b)  焊接过程中,在焊膏完全融化后,前后移动产品边长5~10%,这样有助于焊锡流动,排出松香。

c)  焊接后需自然冷却至室温,有助于热应力的释放。

d)  产品尺寸小,推荐使用烙铁焊接;产品尺寸大,推荐使用平板炉焊接。

e)  使用烙铁焊接时,应使用≤350℃的恒温烙铁,时间控制在5S内。

f)  焊接片式射频负载时,烙铁头不能接触产品本体。

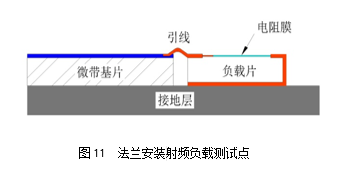

g)  焊接引线射频负载时,引线要弯成弧形(如图11),以释放热和机械效应引起的拉力,保护引线和焊盘。做引线做形时根部不能受力,以免损伤引线。

5.1.2   机械焊接

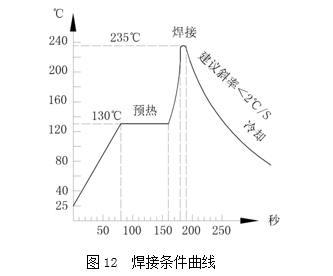

a)  采用再流焊,推荐使用的焊接条件曲线如图12所示,适用于引线负载的接地焊接面和片式负载

b)  焊接过程中避免使用向下压力过大的夹具或弹簧。向下的压力过大会把融化的焊锡挤出焊接区,同时限制焊锡固化时在垂直方向上的运动,而这个垂直运动能减少焊锡凝固收缩时产生的气孔。此外,施加压力的夹具本身会吸收本应给产品的热量,导致产品及其焊接区升温缓慢,恶化焊点质量。

5.2   法兰安装射频负载推荐的安装方式

a)  安装面平面度应小于0.05mm,没有毛刺和划痕。

b)  引线要弯成弧形(如图11),以释放热和机械效应引起的拉力,保护引线和焊盘。做引线做形时根部不能受力,以免损伤引线。

c)  焊接使用≤350℃的恒温烙铁,时间控制在5S内。

d)  安装法兰时,螺钉(粗牙)要加弹簧垫圈,拧紧螺钉的力矩如下表所示:

螺钉规格(mm)

拧紧力矩(N.m)

M2

0.4

M2.5

0.8

M3

1.5

M3.5

2.5

M4

4.4


6   典型失效模式

根据历年来生产、试验、使用过程中发现的失效情况, RFR-T系列射频负载的主要失效模式分为固有和使用不当两个方面。

6.1   固有失效模式

a)  接地端开路

产品在侧面连接搭接不良,耐焊接热达不到要求导致失效。

b)  焊盘脱落

焊盘附着力以及耐焊接热达不到要求。

6.2   使用不当失效模式

a)  产品烧毁

超出功率降额曲线使用导致产品烧毁失效;

满足功率降额曲线要求,但因焊透率不能满足要求,电阻局部温度过高,导致烧毁失效。

b)  引线断裂

引线焊接前,没有弯成弧形释放应力,在受到机械应力、热应力后导致失效;

使用过程中,机械应力、热应力过载导致失效。

c)  瓷片开裂

法兰安装过程中,螺丝拧紧的力矩超出规定;

安装面平面度达不到要求或在后期使用过程中安装面变形导致瓷片开裂失效。

7   选型原则

设计师针对某个特定电路在选择射频产品时,一般优先考虑应用需求的重要特性,然后考虑和协调其他相关特性。选型原则如下:

a)  类型

根据使用条件,确定产品安装方式,从而选择产品类型。

b)  功率

根据使用条件,结合产品功率降额曲线,确定产品功率大小。

c)  电参数

根据需求查找手册中对应性能产品(电压驻波比、频率等)。

8   环境适应性、抗机械能力

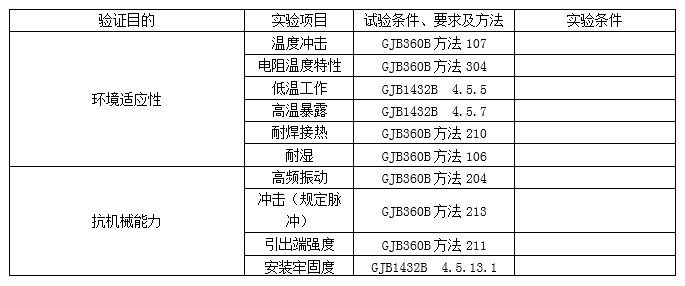

为满足航天器用的,应对产品的环境适应性和抗机械能力进行确认。相对应的验证实验对照表如下表所示:

9   试验注意事项

DPA试验时,不允许干磨、干切氧化铍基片。

10   包装、贮存和运输要求

10.1   包装

出厂时,产品有内外两层包装,内包装的材料采用吸塑盒进行单元单装,并封口抽真空。外包装采用包装箱,内有防潮防震措施,包装箱内有产品合格证。拆包前请尽量记录下合格证上产品信息﹐以利追溯。拆包后,未使用的产品应使用吸塑盒进行包装,并采取防氧化措施。

10.2   贮存

产品应贮存QJ 2227A-2005《航天元产品有效贮存期和超期复验要求》中规定的I类库房中。具体的有效贮存期和超期复验要求可参考QJ 2227A-2005《航天元产品有效贮存期和超期复验要求》进行。在非上述环境下长时间保存产品,会影响其可焊性。请在正常温度和湿度环境下保存这些产品,并在开封后尽快进行安装,使用后剩余产品应尽量采取抽真空、充氮气等保护措施后继续在库房存放。

10.3   运输

在避免雨、雪直接影响的条件下,装有产品的包装箱可以用安全的运输工具运输。但不能和带有酸性、碱性和其它腐蚀性物体堆放在一起。包装应是安全的,可以采用现有的运输工具。

11   生产厂信息

11.1   公司简介

深圳市禹龙通电子有限公司一家从事射频产品研究开发与生产的专业厂家,公司技术力量雄厚,拥有先进的检测设备,完善的生产工艺,具备根据客户的不同需求进行开发和生产的能力。

公司自2000年成立以来,凭着过硬的研发技术和可靠的产品质量,以完善的服务,良好的信誉,取得了长足的进步与发展。公司坚持以人才进步推动技术进步,以扩大技术领域的专业化。公司聘请具有30年射频产品研究开发与生产经验的专家负责产品的开发与生产;在从事射频产品生产的人员中具有大专学历的占70%,专业人才队伍资源充足。

公司致力于为国内广播、电视、通讯及医疗科研等系统提供各类优质的射频产品,坚持打造专业企业品牌,以产品质量推动市场发展;以市场带动企业进步的发展战略,使企业走科技进步之路。其中、RFR-T系列射频负载为禹龙通核心产品,两个系列产品种类覆盖了片式结构,引线结构、法兰安装结构3个类型。禹龙通主要资质有武器装备科研生产许可证、三级保密资格、武器装备承制资格、GJB9001B-2009武器装备质量体系认证、GB/T19001-2008质量体系认证。目前禹龙通拥有1条专用的军品生产线,自2009年开始按给航天系统供货,累计交付批次近100批,累计数量近5万只,

11.2   订购要求

订购文件中应规定下列内容:

a)  产品名称;

b)  完整的型号规格:

c)  质量等级;

d)  订货数量;

e)  验收单位;

f)  使用方的特殊要求时,如抗辐射能力要求。
