双引线电阻(Leaded Chip Resistors)

返回列表   我要定制

现有产品满足不了需求?

浏览产品规格书请划到右侧

平均功率

尺寸

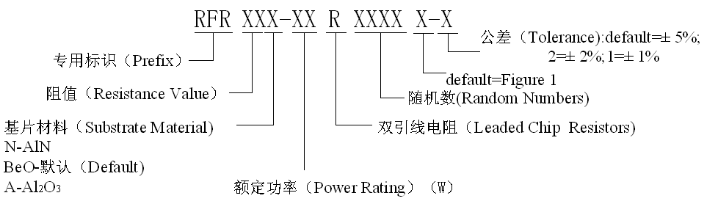

产品型号

Power Rating

Dimensions(mm)

Model

(W)

W

L

T

H

I

Tw



点击下方查看规格书


20


2.5

5

1

1.9

4

1

RFR100N-20R0303A

10


3 4 1 1.9 4 1 RFR100-10R0602A

10


4

3

1

1.9

4

1

RFR50N-10R0601A

20


4 4 1 1.9 4 1 RFR25-20R0702A

60


6

6

1

1.9

6

1

RFR100-60R1102A

30


6.35 6.35 1 1.9 6 2.4

150


6.35 9.5 1 1.9 6 1.4 RFR270-150R2302A

100


9 6 1 1.9 6 1.4 RFR100-100R1208A

250


9.5

9.5

1

1.9

6

2.4

RFR100-250R2504A

500


12.7

12.7

1.5

2.4

8

2.4

RFR100-500R2402A

建议安装方法:

1、在焊接器件或引线时,最好用控温烙铁,温度保持在260℃

2引线处最好做一个拱桥形(如上图),这可以释放热变形产生的应力,从而保证引线处接触良好。安装时,引线尽量少折,以防引线折断。

Suggested mounting procedures:

1.Solder part or tabs in place with controlled temperature iron (260℃)

2.Forming a small loop in the tab will act as a strain relief as the heat is dissipated.
