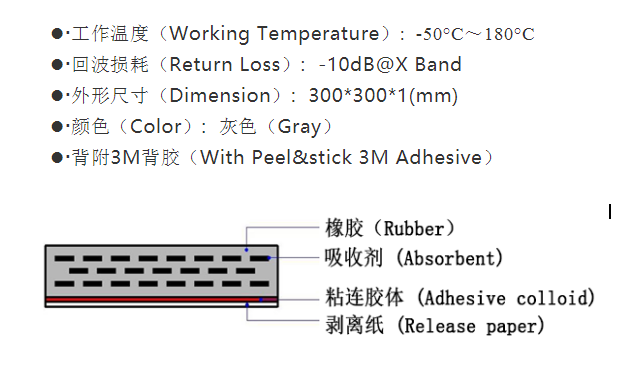

橡胶板吸波材料(Rubber Absorbing Materials)


● 工作温度(Working Temperature):  -50°C~180°C

●  回波损耗(Return Loss):  -10dB@X Band

 ● 外形尺寸(Dimension):  300*300*1(mm)

 ● 颜色(Color):  灰色(Gray)

 ● 背附3M背胶(With Peel&stick 3M Adhesive)

●材料特性

● 柔性、轻质、平板式、厚度薄、绝缘橡胶板宽频带吸收材料

● 频率范围为6~40GHz频段内

● 工作温度范围为-50℃~180℃

● 按照UL-94V0标准,不易燃

● 真空适应性好,低的渗气特性

● 易于切割并且容易粘贴,粘合力强,适用于复合曲线

● 对镜面波和表面波都具有良好的吸波特性

返回列表   我要定制

现有产品满足不了需求?




材料组成

橡胶板吸波材料由硅橡胶、填充剂等成分组成。

硅橡胶:硅橡胶是由各种硅氧烷缩合而成的,主链全为硅、氧两种原子所组成。由于Si-O键键能大,硅橡胶又具有较高的耐热性。是目前最好的既耐高温又耐严寒的橡胶,它的耐老化性,电绝缘性也非常好。








工艺流程

原料:硅橡胶、硫化剂、填充剂

设备:开放式炼胶机、加压式捏炼机、平板硫化机

将硅橡胶、硫化剂和填充剂在开放式双辊筒塑炼机上进行混炼,打三角包、枕头包数次,薄通数次,混炼30min后下片冷却。在常温下放置24h后用平板硫化机将混炼后的生胶料在温度为170℃,压力为15.5MPa下模压硫化,制作出规格为300x300mm的各种厚度和含量的片状吸波材料。



橡胶板吸波材料工艺流程图

材料特性

柔性、轻质、平板式、厚度薄、绝缘橡胶板宽频带吸收材料

频率范围为6~40GHz频段内

工作温度范围为-50~180

按照UL-94V0标准,不易燃

真空适应性好,低的渗气特性

易于切割并且容易粘贴,粘合力强,适用于复合曲线

对镜面波和表面波都具有良好的吸波特性







微波吸收性

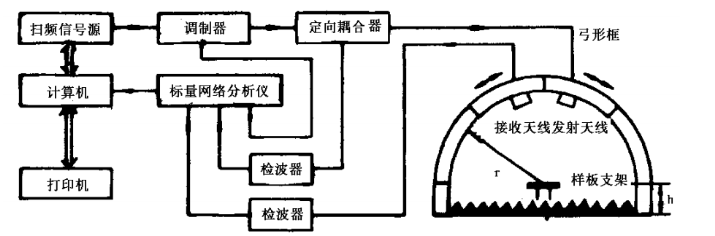

GJB5239-2009建立了拱形法射频吸波材料反射率测试系统,将发射天线与接收天线对称的置于圆弧上,圆弧所在平面与吸波材料所在的平面互相垂直。由发射天线对吸波材料产生激励,其反射信号被接收天线拾取。再用理想的导电板取代吸波材料,测得其反射信号;公司另一款吸波尖锥产品测试反射率时,使用标准样板和专业测试单位(航天部2院207所)用准动态RCS系统的结果进行了比对,确认了自建系统测试的可信性。该系统能对交付的产品进行反射率测试。橡胶板吸波材料的反射率测试结果详见附图。
