芯片衰减片(Diamond Chip Attenuator)











返回列表   我要定制

现有产品满足不了需求?

浏览产品规格书请划到右侧

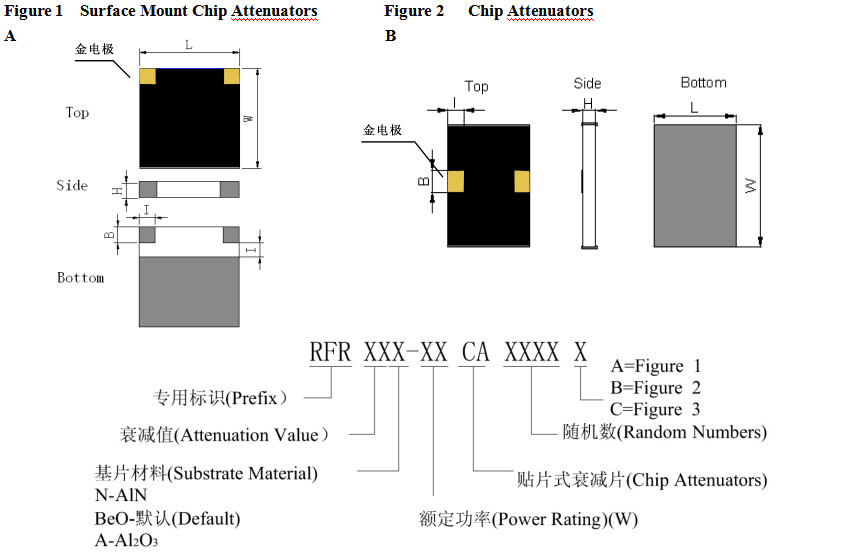

A Surface Mount Chip Attenuators

额定功率

衰减值

频率

最大驻波

尺寸(mm)

产品型号

Power Rating

(W)

Attenuation Value

Frequency

(GHz)

VSWR

(Max)

Dimensions

Model



(dB)

W

L

H

I

B

  击下方查看规格书

0.5

2

9

1.30



0.8



1.1

0.38

0.4

N/A

  RFR2-0.5CA49001A-J

5 2 9 1.30



1.27



2    0.38 0.4 N/A   RFR2-5CA48901A-J
5 3 9 1.30



1.27



2 0.38 0.4



N/A


 RFR3-5CA48901A-J

20

1 12 1.25



2.5



2.5 0.25 1.1

N/A

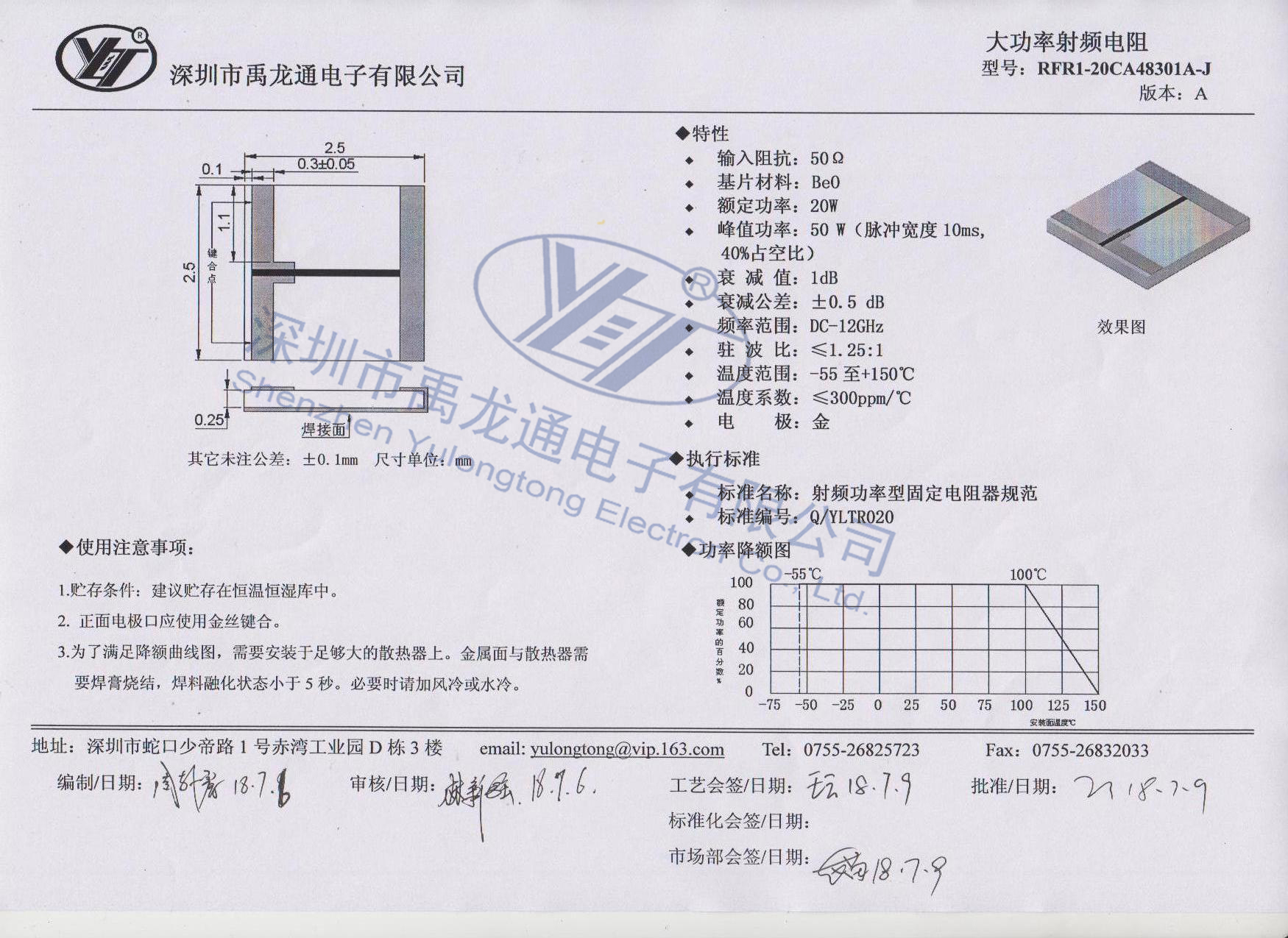

  RFR1-20CA48301A-J
15 2 3 1.20



4



4 0.6 1



N/A


  RFR2-15CA9301C-J
15 2 2 1.20



6



3 1 0.5



N/A

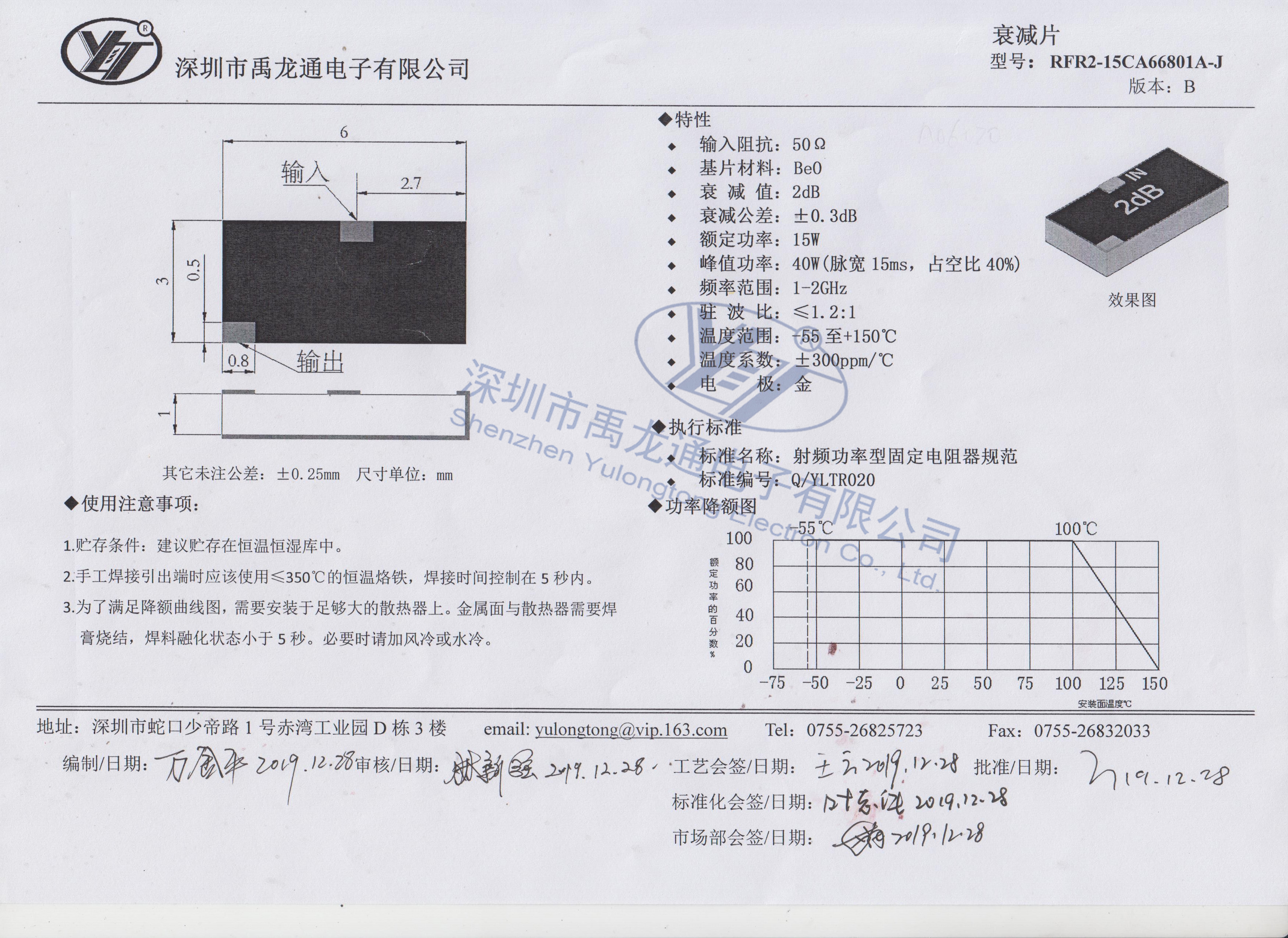

  RFR2-15CA66801A-J
30 3 6.5 1.30



6



6 1 1



N/A

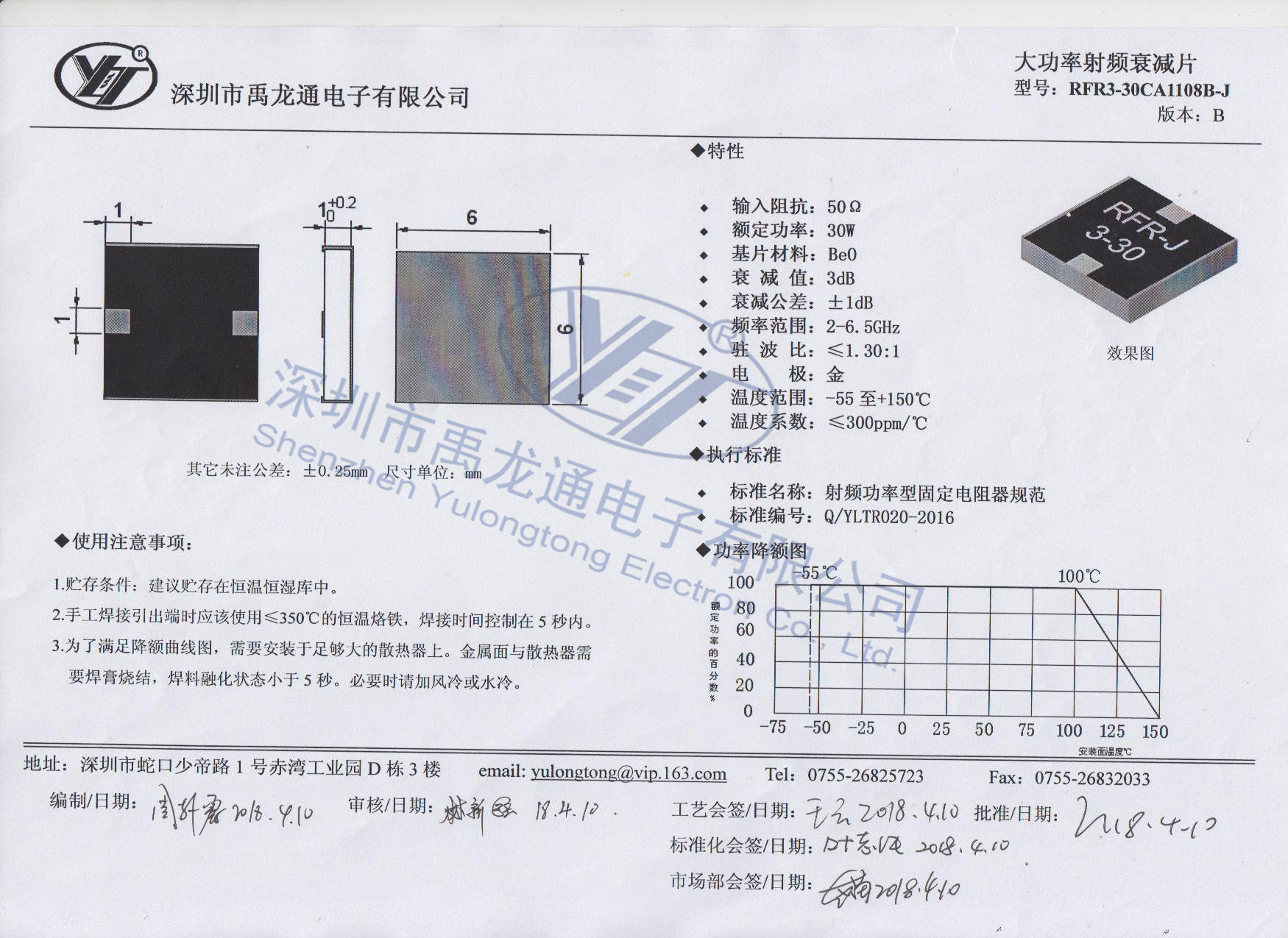

  RFR3-30CA1108B-J

建议安装方法:

1、 在焊接器件或引线时,最好用控温烙铁,温度保持在260℃。

2、 PCB板上要钻散热孔,并在散热孔中填充焊料。

Suggested mounting procedures:

1.Solder part or leads in place with controlled

temperature iron (260℃).

Drill thermal vias through PCB and f
